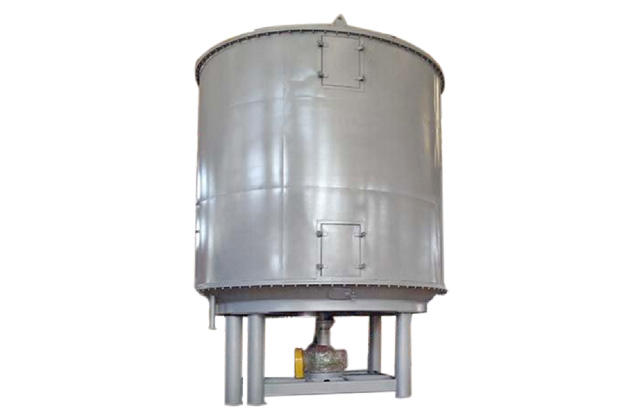

盤式連續干燥器是一種高效的傳導型連續干燥設備，盤式干燥機又稱多層圓盤干燥機。轉耙攪拌，豎型連續干燥裝置，屬傳導干燥型接觸干燥機。主要結構有：殼體、攪拌耙，大、小干燥盤，傳動裝置，人孔等組成。

浸出粕其內部含有25%-30%左右的溶劑，為了把其中的溶劑回收，可以利用溶劑特性，經過間接汽加熱，把粕中的溶劑蒸發掉經冷凝后重復利用。在加熱脫溶的過程中，粕中的尿素酶活性得到鈍化，蛋白質在受熱的過程中變性并發生美拉德反應，使粕具有一種特殊的香味。使粕中水分、溫度達到產品質量及儲存要求。其結構和工作原理決定了它具有熱功當量效率高、能耗低、占地面積小、配置簡單、操作控制方便、操作環境好等特點，廣泛適用于化工、醫藥、農藥、食品、飼料、農副產品加工等行業的干燥作業。

濕物料自加料器連續地加到干燥器上部首層干燥盤上，帶有耙葉的耙臂作回轉運動使耙臂作回轉運動使耙葉連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤外緣，在大干盤上物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥器。中空的干燥盤內通入加熱介質，加熱介質形式有飽和蒸汽、熱水、導熱油等，加熱介質由干燥盤的一端進入，從另一端導出。已干物料從末了一層干燥盤落到殼體的底層，然后被耙葉移送到出料口排出。溶劑汽體和水分從物料中溢出，由設在頂蓋上的出汽口排出。從底層排出的干物料可直接包裝，也可通過輸送設備輸送到粕庫，計量并打包。通過配加熱器、溶劑回收冷凝器、袋式除塵器、干料返混機構、引風機等輔機，可提高其干燥的生產能力，干燥膏糊狀和熱敏性物料，可方便地回收溶劑，并能進行熱解和反應操作。

產品性能特點

?⑴? 熱效率高。盤式連續干燥器以傳導傳熱方式進行干燥 ,干燥過程中干燥器內只通入極少量 ( 或不通入)空氣，其尾氣攜帶 量很少 ,故其熱效率可達 6 5 ％以上。

?⑵? 動力消耗低,噪音小。由于干燥過程中料層很薄，主軸轉速低，物料傳送系統所需的功率小，電耗很少,其全套干燥裝置動力消耗僅是對流方式傳熱裝置動力消耗的1/5～1/7,且噪音很小 。???

?⑶? 物料破損少。由于干燥過程中物料在干燥盤中被耙葉慢速推動或推動，其物料顆粒相互之間磨損很小，因此干燥前后物料的顆粒形狀基本不發生變化,破損率極低,尤其不會影響晶體物料的表面質量。?

?⑷? 物料受熱均勻。由于干燥過程中物料在干燥盤中沿阿基米德螺線軌跡運動翻滾前進，物料所走路程為干燥盤半徑的 5倍，且逐層下落，因此物料接觸加熱盤面時間基本相同，受熱很均勻 。? ??

?⑸? 物料損失小，環境保護好。由于在干燥過程中，物料上進下出 ，物料分布也是上濕下干，且干燥尾氣流速極低(約0.1 m/s)，因此物料粉塵很難浮到設備頂部，更不會被尾氣夾帶排走 ，不僅不損失物料 ，而且不會污染環境 。

?⑹? 容易回收溶劑。干燥過程中干燥器排出的尾氣主要成分是甲醇，通過冷凝回收裝置可方便地回收易燃易爆、有毒的甲醇。

?⑺? 結構簡單，占地面積小，易于操作。由于干燥過程中干燥器排出的尾氣量很小，且?guī)缀醪缓锪戏蹓m ，因此不需配置占地面積大、操作復雜的除塵設備 。
