翻板式逆流冷卻干燥器借鑒于飼料行業中的干燥處理工段，原用于各種顆粒飼料的干燥,如制粒料、膨脹料、膨化料、壓片料等,尤其適用于膨脹料、膨化料的干燥。現用在油脂行業中的膨化料的逆流干燥。在本說明書中，翻板式逆流冷卻干燥器（改進型）以下簡稱“逆流冷卻器”。

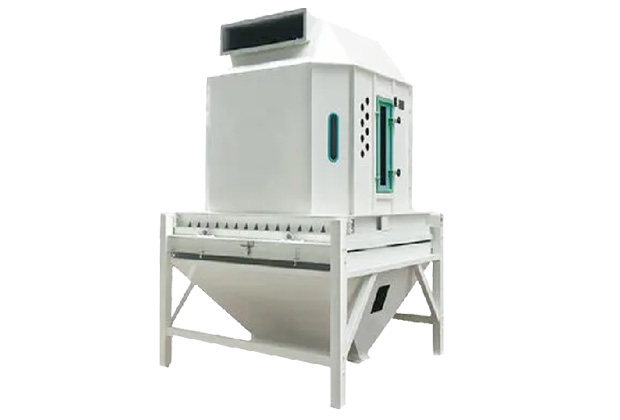

干燥器主要由底座、頂蓋、撒料器、干燥倉、卸料裝置、料斗等主要部件組成。該產品采用立式總體布局，外形簡潔美觀；先進的逆流干燥原理，柔性液壓傳動系統控制的擺動式翻板卸料機構，出料流暢，卸料流量及速度可調，卸料量均勻；截面成八角形的干燥倉去除了干燥死角，有利于物料的干燥處理； 新型旋轉撒料器確保了物料得到充分均勻、透徹的干燥并可明顯減少破碎率，布料范圍可調，動力消耗較小； 干燥后料溫不高于室溫+5℃，降水率不低于3.8％，延長了高質量的顆粒飼料存儲時間；設備正面開設檢修門，方便日常維護保養和檢修。側面和頂蓋開設若干觀察窗，便于觀察設備運行狀況。

逆流冷卻器工作原理

濕熱物料經過閉風喂料器或關風器進入干燥倉，在撒料機構的作用下均勻的平鋪在平行排列的多重翻板上，當物料堆積到一定的高度后，料倉上的料位器感應到物位信息并隨即發出信號，使得液壓油缸推動曲柄連桿機構動作，翻板分別繞各自軸旋轉，物料便開始從各翻板間的縫隙落下，均勻流入卸料斗；翻板轉到一設定角度時，翻板開度標志桿觸動微動開關，液壓系統通過閥門動作，使得液壓缸停止，翻板停止在預先設定位置，落料繼續，時間繼電器工作，經過一定的設置時間，液壓缸重新工作，將翻板回復到原位，物料不再下落，完成一個卸料循環。若物料重新堆積到料位器高度時，料位器發出信號，重復上面的卸料過程。在上述整個過程中，干燥風機始終是開著的。

冷風（或熱風，根據當地的濕度）自下而上，；物料逐漸下行，由濕變干（逆流干燥原理）。干燥倉上部熱的物料遇到的是濕度高熱風，下部的物料遇到的是濕度低冷風，使得物料在下行過程中得到均勻和充分的干燥并冷卻到一定的溫度（可以控制），確保了產品質量。
